Обозначение символов на приборной панели автомобиля

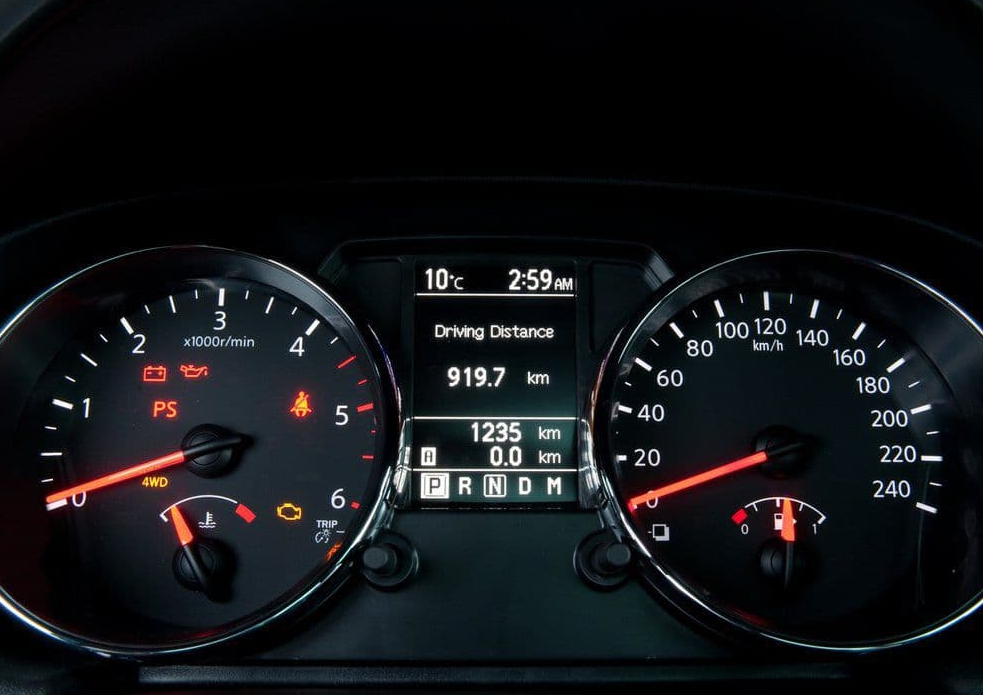

В ситуации, когда различные системы автомобиля выходят из строя, водитель оповещается об этом через значки в машине на панели управления. Далеко не каждый автолюбитель способен самостоятельно расшифровать их значение, ведь опыт приходит с годами. Да и совсем не каждая лампочка или изображение говорит о том, что были обнаружены какие-то критические неисправности.

Загорающиеся индикаторы можно разделить на 3 главные группы по цветам:

1. Красные – они говорят о возможной опасности. Правда, не всегда она критична. В ряде случаев, водитель может продолжать движение, несмотря на то, что загорелся один из значков подобного цвета.

2. Желтые – чаще всего такие индикаторы указывают на необходимость проведения сервисного обслуживания или же на возникновение ситуации, при которой следует произвести какие-то манипуляции, связанные с управлением транспортным средством.

3. Зеленые – информируют водителя об активности тех или иных сервисных функций авто.

Далее разберем значение значков на приборной панели авто более детально.

Кнопки информационного характера

1. Автомобиль с ключом – указывает на неполадки в функционировании двигателя или трансмиссии. Для выяснения конкретной поломки требуется полная диагностика.

2. Машина с изображением замка – есть некоторые проблемы с противоугонкой. Когда этот сигнал моргает, завести авто будет нельзя.

3. Авто с символом восклицательного знака – есть нарушения в нормальной работе электропривода.

4. Открытая дверь – сигнал загорается не только при ситуациях, когда двери авто или багажник находятся в открытом положении. Когда это не так, а лампочка все равно включена, проблема скрывается в так называемых концевиках.

5. Скользкая дорога – обычно этот символ начинает мигать в случае, когда система стабилизации пытается снизить мощность двигателя, чтобы предотвратить пробуксовку колес на слишком скользком фрагменте трассы. Волноваться не нужно. Опасность возникает, когда рядом с этим же индикатором появляется треугольник, гаечный ключ или зачеркнутый знак насоса – это прямая отсылка к нарушениям в нормальном функционировании системы стабилизации.

6. Гаечный ключ – возникает на табло в период, когда следует проводить техническое обслуживание. Этот индикатор лишь информирует владельца, после прохождения ТО сбрасывается.

Обозначения индикаторов на панели приборов: значки неисправностей

После покупки машины, изучите обозначения кнопок в салоне автомобиля, чтобы в любой момент понимать какая деталь вышла из строя и что следует предпринять для устранения проблемы.

1. Символ аккумулятора – индикатор становится активен при снижении напряжения в сети электропитания транспортного средства. Если у вас гибридный транспорт, то этот индикатор дополняет надпись «MAIN».

2. Знак масла или красная масленка – сигнализирует о снижении уровня масла в авто. Этот значок начинает гореть в момент запуска двигателя и продолжает светиться в течение некоторого времени. Иногда загорается непосредственно в период движения транспортного средства. Загвоздка может скрываться в смазочной системе или указывать на критическое понижение уровня давления масла.

3. Символ подушки – существует несколько вариантов такого индикатора: либо обычная надпись AIRBAG иногда пишется как SRS, бывает также значок красной фигурки человека, который пристегнут ремнем безопасности. Когда на панели начало мигать одно из таких изображений – это сигнал о неполадках в работе модуля, отвечающего за безопасность. Поэтому при возникновении ДТП, подушки будут неактивны.

4. Знак восклицания – картинка может кардинально различаться, как и ее значение. Если светится в красном круге – это символизирует о неполадках тормозов, лучше прекратить движение до устранения проблемы. Символ (!) может также активизироваться и в виде надписи - «внимание». Желтый фон – проблема скрывается в электронной стабилизации, фон красного цвета – это обычное предупреждение, которое часто сопровождается текстом с пояснениями, что существенно упрощает расшифровку.

5. ABS – может отображаться на панели авто в ряде вариантов, но каждый имеет одинаковое значение. Появление этого значка всегда связано с неполадками в ABS – нарушение функционирования антиблокировочной системы колес. Движение может быть продолжено, однако на срабатывание АБС уже рассчитывать точно не стоит. Тормоза будут функционировать, как и в обычном режиме.

6. ESP – символ может гореть как на постоянной основе, так и появляться периодически. Эта лампочка указывает на проблемы, связанные с системой стабилизации. Загорается она обычно в двух случаях: при выходе из строя датчика поворота или поломке модуля активации стоп-сигнала.

7. Двигатель – есть водители, которые называют это изображение «значком инжектора». Позволять узнать о наличии сбоев в работе движка, а также поломках электронного типа. Чтобы разобраться более детально, не обойтись без проведения компьютерной диагностики с применением специализированного оборудования.

8. Свечи накала – активируется в машинах дизельного типа и означает то же что и знак «чек» на авто бензинового типа. Обычно это проблемы с зажиганием.

Как видите, обозначение индикаторов на приборной панели автомобиля может быть достаточно разнообразным. Если тот или иной символ загорается на регулярной основе, но ощущаемых в работе машины неполадок не наблюдается – это еще не повод успокоиться. В любом случае, следует обратиться на СТО с целью проведения полной диагностики. Проблемы могут начаться не сразу, а с течением времени, поэтому лучше постараться избежать их на ранних этапах.

Предупреждающие значки и их значение

1. Руль – этот символ может быть активен в двух цветовых вариациях. Если он желтый – это показатель того, что нужна адаптация. Когда изображение становится красным и появляется дополнительно символ восклицательного знака – есть повод для беспокойства, так как это указывает на отказ работы систем ЭУР или ГУР.

2. Иммобилайзер – начинает моргать, когда автомобиль находится в закрытом состоянии. Если лампочка мигает без остановки, причин для этого может быть несколько: противоугонка не работает, иммобилайзер не включен или нет возможности считать метку с ключа.

3. Ручник – этот значок активируется не только в ситуациях, при которых рычаг ручного тормоза находится в активном состоянии, еще и когда тормозные колодки пришли в негодность в результате сильной изношенности. Возможной причиной является и отсутствие тормозной жидкости. Если у вас ручник электронного типа, сигнал иногда загорается из-за зависания датчика. Обозначение лампочек на панели приборов не всегда является прямым указанием серьезной поломки каких-либо компонентов.

4. Охлаждающая жидкость – этот символ может иметь ряд основных вариаций. Лампа красного цвета с нарисованным градусником свидетельствует о том, что в охладительной системе двигателя стало слишком горячо. Если изображен желтый бачок, снабженный волнообразными линиями – уровень ОЖ упал до критической отметки.

5. Омыватель – загорается в ситуации, при которой уровень жидкости в бачке опускается слишком низко. Индикатор может гореть также и при засорении датчика уровня, тем самым сигнал оказывается ложным. В ряде автомобилей, сигнал может срабатывать в ситуации, при которой владелец транспортного средства использует не ту жидкость. Значение лампочек на приборной панели помогает вовремя предотвратить возможные серьезные поломки.

6. Катализатор – этот символ начинает гореть при сильном нагревании каталитического элемента. Проблема часто сопровождается снижением мощности движка вашего авто. Причиной для перегрева может выступать проблема с системой зажигания, а также слишком низкая пропускная способность сот.

7. Выхлопные газы – обозначает неисправность в выхлопной системе. Эта проблема не столь существенна, однако диагностику лучше всего сделать, чтобы установить истинную причину ее возникновения.

Специальные системы и значки их контроля на приборной панели

Рассмотрим значение знаков на приборной панели автомобиля связанных с функциональностью транспортного средства.

1. Лампа с картинкой желтой машины и двухсторонней стрелкой над ее крышей – указывает на неполадки силового агрегата.

2. Ключ – если элемент красный говорит о том, что электронного ключа нет, соответственно зеленый цвет свидетельствует о его наличии.

3. Надпись Cruise – указывает на активацию круиз-контроля. Когда символ мерцает, есть неполадки в данной системе.

4. Снежинка желтого цвета – АКПП функционирует на высоких передачах.

5. Буква P, от которой отходят лучи к треугольнику – при зеленой окраске свидетельствует о нормальной работе парктроника, когда символ становится желтым – значит, датчик вышел из строя.

6. VGRS – загорается красным цветом при возникновении неполадок при управлении.

7. CK SUSP – есть нарушения в работоспособности одного из элементов подвески.

8. Прямоугольник оранжевого цвета, в который входят извилистые стрелки – показывает активацию режима обогрева заднего стекла.

Чтобы упростить себе задачу, найти обозначение символов и значков на приборной панели автомобиля можно в специализированных каталогах.

Индикаторы автомобилей с дизельным двигателем

Машины с мотором дизельного типа характеризуются набором перечисленных обозначений:

1. Бензиновая колонка с каплями – говорит о наличии конденсата в топливной системе.

2. Значок фильтра, который наполовину закрашен – если цвет зеленый, то сажевый фильтр в порядке, желтый цвет - он забит.

3. Скрученная проволока – если красного цвета, важно осмотреть свечи зажигания.

4. Желтый прямоугольник с диаграммой внутри – обнаружена влага в дизеле.

5. Надпись T-Belt оранжевого цвета – указывает на то, что требуется обязательная замена ремня ГРМ.

Информационные индикаторы внешних световых приборов автомобиля

Перед вами расшифровка обозначений значков на панели приборов автомобиля, связанных с функционированием элементов, отвечающих за освещение.

1. Фара зеленого цвета с лучами – показатель нормальной работы фонарей.

2. Желтый источник света, лучи которого уходят вниз – были найдены ошибки в работоспособности механизма, отвечающего за регулировку элементов света.

3. Элемент синего цвета в виде фонаря с прямыми лучами – указывает на активацию дальнего света.

4. Желтая машина с потоком света из задних фар – нарушения в стоп-сигналах или электроцепи.

Чтобы понять, что означают лампочки на панели приборов, следует использовать сервисный мануал, но если у вас его нет, всегда можно найти документацию к нужному автомобилю в сети Интернет.
